تعویض لنز پروژکتور چگونه انجام میشود؟ از لنز و اهرم های فوکوس و کیستون برای تنظیم تصویر نمایش داده شده استفاده می شود. اگر لنز کثیف یا خراشیده شود، تصویر نمایش داده شده ممکن است مخدوش یا تار شود. با استفاده از این راهنما لنز را تمیز یا تعویض کنید. پس برای تعویض لنز طبق مراحل این راهنما پیش بروید و از آن استفاده نمایید.
مراحل تعویض لنز پروژکتور مدل DBPOWER RD-810
لنز پروژکتور مجموعه‌ای از عدسی‌ها است که کیفیت تصویر را افزایش می‌دهند. این لنز عملکردی مشابه با عدسی محدب دارد. لنزهای پروژکتور به دو دسته لنزهای ثابت و لنزهای زوم تقسیم‌بندی می‌شوند. لنزهای ثابت از فاصله کانونی ثابتی برخوردار هستند و نسبت بزرگ‌نمایی ثابتی هم دارند؛ در حالی‌که لنزهای زوم فاصله کانونی متغیری دارند و نسبت بزرگ‌نمایی آن‌ها متغیر است. در حال حاضر سه دسته لنز در بازار موجود است که عبارتند از: لنزهای نرمال، الترا شورت ترولنز و شورت ترولنز. با توجه به میزان حساسیت هر یک از موارد نام‌برده شده، بهتر است عملیات مربوط به تعویض لنز دیتا پروژکتور توسط کارشناسان تعویض لنز پروژکتور صورت پذیرد.
پیشنهاد مطالعه: آموزش تعویض لامپ پروژکتور BenQ HT1075 در 8 مرحله
مرحله 1 : خارج کردن جلد بالا
قبل از شروع به کار مطمئن شوید که پروژکتور از برق جدا شده است و تمام اتصالا را قطع کرده اید.

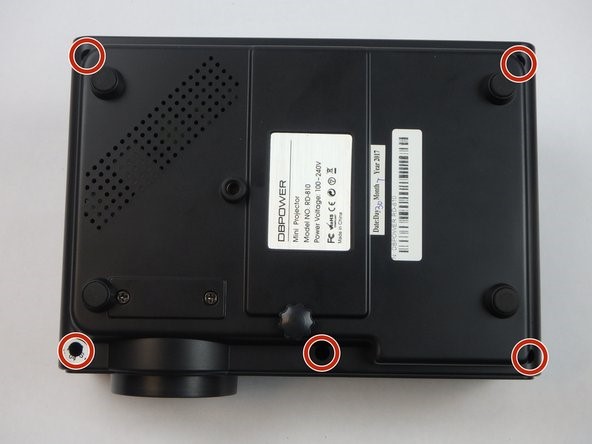

پروژکتور را وارونه قرار دهید تا به پیچ های پایین دسترسی داشته باشید.
برای دسترسی به قطعات داخلی دستگاه باید آن را باز نمایید.
پنج پیچ 7 میلی متری را با استفاده از پیچ گوشتی فیلیپس شماره 3 به طول حداقل 2 اینچ بردارید.
مرحله 2

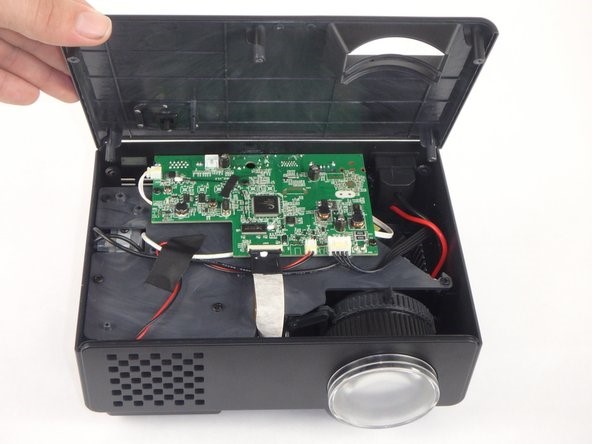

بعد از باز کردن پیچ ها حال می توانید دستگاه را باز نمایید و به قطعات داخلی دسترسی داشته باشید.
پروژکتور را برگردانید و سپس با بلند کردن آن درپوش را بردارید.

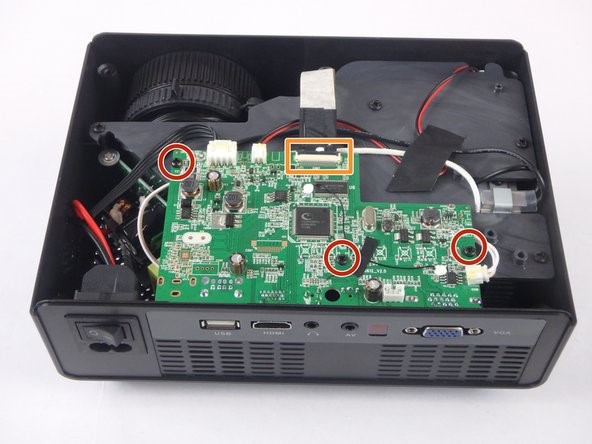

مرحله 3: خارج کردن مادربرد و لامپ LED
حال نوبت به قطع اتصالات از مادر برد است تا بتوانید آن را از دستگاه خارج نمایید. سه پیچ سر فیلیپس PH2 6 میلی متری را باز کنید.
کابل روبان را با برگرداندن قفل کانکتور به سمت بالا جدا کنید و سپس روبان را بیرون بکشید تا اتصال مادر برد قطع شود و خارج کردن قطعه راحتر باشد.
مرحله 4
سه کانکتور سیم را جدا کنید. دو طرف کانکتور را بگیرید و از هم جدا کنید.
کانکتور را موازی با برد مادر نگه دارید تا اتصال لحیم شکسته نشود.

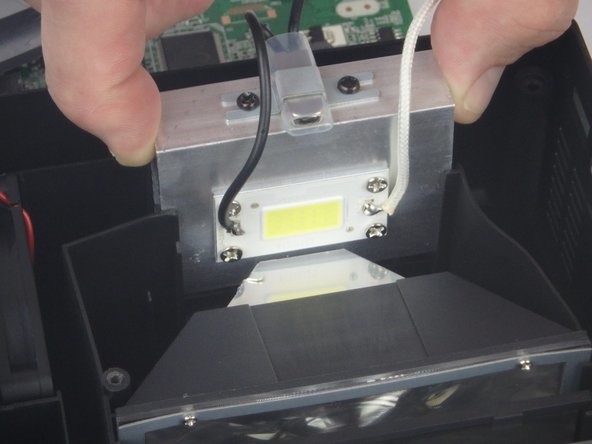

مادربرد را بالا بیاورید و آن را خارج از مسیر قرار دهید تا بتوانید قطعه مورد نظر را از دستگاه خارج نمایید.
مرحله 5
برای انجام بهتر مراحل می توانید مادر برد را از دستگاه خارج نمایید. پس برای خارج کردن مادر برد پنج پیچ سر فیلیپس PH2 7 میلی متری روی صفحه سیاه را بردارید و صفحه را بیرون بیاورید.
هیت سینک آلومینیومی را بلند کنید تا از پروژکتور خارج شود.
مادربرد قبلاً در این مرحله حذف شده است.

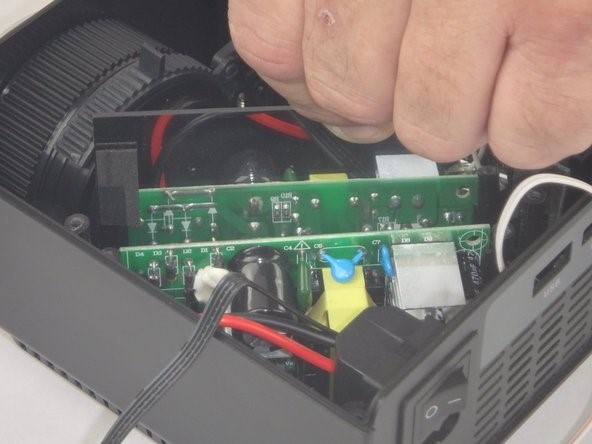

مرحله 6: خارج کردن مدار منبع تغذیه
در این مرحله باید مدار منبع تغذیه را از دستگاه خارج نمایید برای هارج کردن منبع تغذیه باید اتصالات و پیچ ها را باز کنید.
دو پیچ سر فیلیپس PH2 9 میلی متری را باز کنید.
آینه پشت مدار منبع تغذیه را بلند کنید تا به برد مدار دسترسی پیدا کنید.
مرحله 7

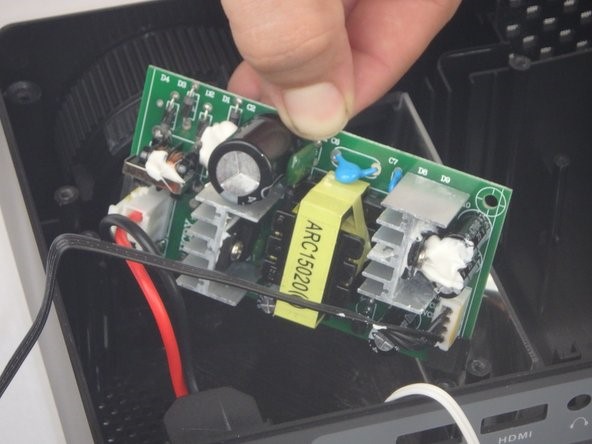

برد مدار منبع تغذیه را از پروژکتور بلند کنید.
کانکتور کابل را با کشیدن دو طرف کانکتور از هم جدا کنید.
برای جلوگیری از شکستن اتصال لحیم، کانکتور را موازی با برد مدار نگه دارید.

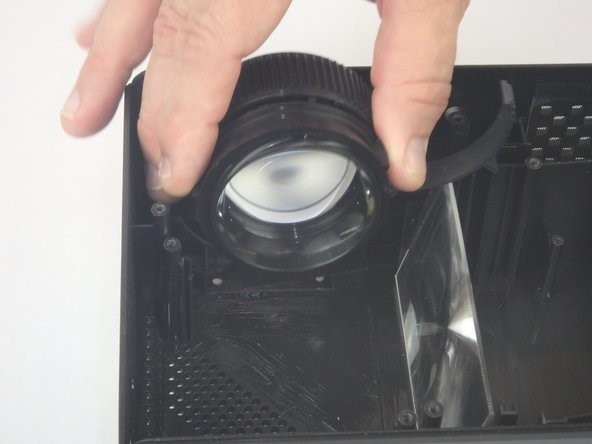

مرحله 8 : خارج کردن لنز
پروژکتور را برگردانید و دو پیچ سر فیلیپس PH2 6 میلی متری را بردارید.
پروژکتور را برگردانید تا دهانه آن رو به بالا باشد.
لنز را کمی بالا بیاورید و سپس آن را به سمت داخل پروژکتور حرکت دهید قبل از اینکه آن را بالا بیاورید و از مسیر خارج کنید.
تعویض لنز به اتمام رسید است.
