تعویض منبع تغذیه پروژکتور چگونه انجام میشود؟ منبع تغذیه چیزی است که جریان برق متناوب را از یک پریز دیواری به جریان مستقیم ولتاژ پایین تر تبدیل می کند که توسط پروژکتور قابل استفاده است. قطعات الکترونیکی حساس زیادی در منبع تغذیه وجود دارد، و یک نوسان برق یا سایر مسائل الکتریکی می‌تواند خازن‌ها و سایر اجزای ظریف را سرخ کرده و منبع تغذیه را قطع کند و از روشن شدن پروژکتور جلوگیری کند. منبع تغذیه این پروژکتور دارای محفظه ای است که بلندگو و فن اصلی روی آن نصب شده است و پایه محفظه با منبع تغذیه متصل قابل جدا شدن و تعویض می باشد. در این مقاله در مورد تعویض منبع تغذیه اطلاعاتی را در اختیار شما قرار می دهیم.
مراحل گام به گام تعویض منبع تغذیه پروژکتور
پروژکتورها تجهیزاتی هستند که کاربردهای بسیاری در مکانهای مختلف از جمله سالن های کنفرانس، کلاسهای آموزشی و غیره دارند. این تجهیزات نیز مانند تمام وسایل صوتی و تصویری دیگر دچار مشکلاتی می شوند که نیاز به تعمیرات دارند. البته رعایت برخی نکات درنگهداری این وسایل عمر آنها را طولانی تر می کند که باید دقت لازم را در این خصوص داشته باشید.
اگر جزو آن دسته از کاربرانی هستید که تا پروژکتورتان درست کار نمی کند جمله معروف “باید لامپ پروژکتور را عوض کنم.” به ذهنتان می آید؛ خواندن ادامه طلب را به شما توصیه می کنم. اولین نکته ای که باید به آن دقت کنید همین است که تمام مشکلات ویدئو پروژکتور ناشی از لامپ آن نیست بلکه می تواند ناشی از خرابی دیگر اجزاء آن مثل گرفتگی کانال خنک کننده، سوختن صفحات پلارایزینگ، شکستن فن ها و گرم شدن بیش از حد اجزاء در دستگاه شما باشد. پس لطفا بجای تعویض خودسرانه لامپ، به علائم مشکل توجه کنید تا بتوانید مشکل را درست تشخیص دهید.
مرحله 1 : خارج کردن پوسته خارجی
قبل از شروع تعمیر ابتدا باید دستگاه را خاموش نمایید و تمام اتصالات را قطع نمایید. پروژکتور را روی پشت آن (دکمه ها به سمت پایین) قرار دهید، طوری که لنز به سمت شما باشد.

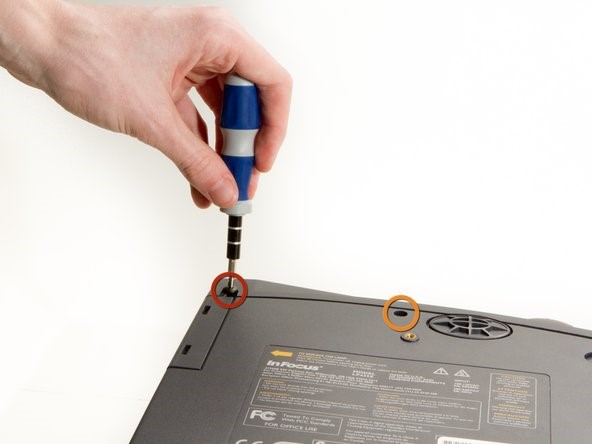

سپس باید دستگاه را باز کنید تا به قطعات دسترسی داشته باشید. با استفاده از پیچ گوشتی فیلیپس شماره ۲، دو پیچ ۸۴ میلی‌متری را در گوشه‌های سمت چپ و راست بالای پروژکتور باز کنید.
سه پیچ 8.5 میلی متری باقی مانده را با استفاده از پیچ گوشتی فیلیپس شماره 1 باز کنید.
مرحله 2

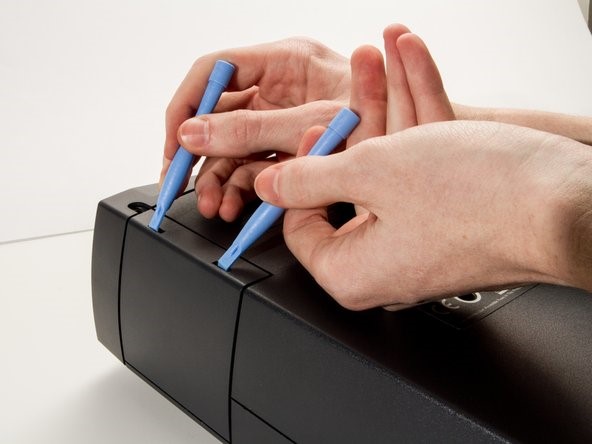

از ابزارهای بازکننده پلاستیکی برای فشار دادن گیره های نگهدارنده پوشش لامپ در جای خود استفاده کنید و آن را بردارید.
هیچ مجموعه لامپی در پروژکتور استفاده شده در این راهنما وجود ندارد، ممکن است لامپ شما متفاوت به نظر برسد.
مرحله 3
با استفاده از پیچ گوشتی فیلیپس شماره 1، دو پیچ 8.5 میلی‌متری عقب را که صفحه قاب پشتی را روی پروژکتور نگه می‌دارند، باز کنید.

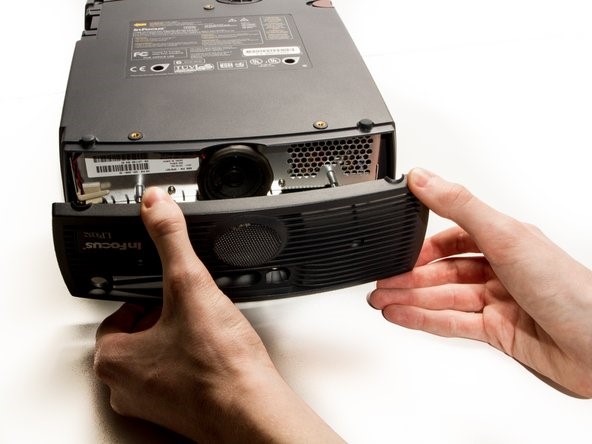

صفحه عقب را مستقیماً بیرون بکشید و کنار بگذارید.
مرحله 4
پروژکتور را برگردانید و بچرخانید تا لنز رو به شما باشد.

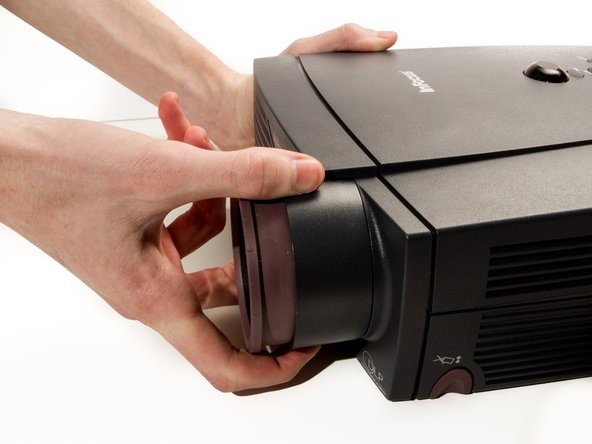

حلقه تنظیم زوم خاکستری را در جهت عقربه های ساعت بچرخانید و لنز را تا انتها به سمت بیرون بکشید و سپس حلقه تنظیم زوم را تا انتهای لنز تا جایی که می رود بلغزانید.

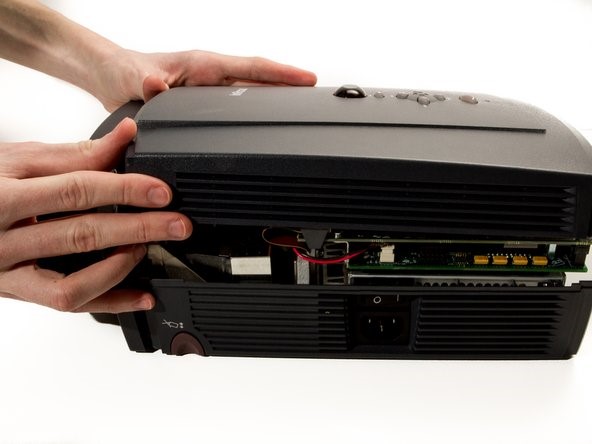

صفحه قاب جلویی را به سمت حلقه تنظیم زوم شل شده بلغزانید تا صفحه بالایی پروژکتور از زیر لبه صفحه قاب جلویی آزاد شود.
به دلیل مسدود شدن حلقه تنظیم زوم، صفحه قاب جلویی کاملاً جدا نمی شود. فقط کمی به جلو می لغزد.
مرحله 5
صفحه کیف بالایی را بردارید و کنار بگذارید.
مرحله 6 : خارج کردن برد DLP

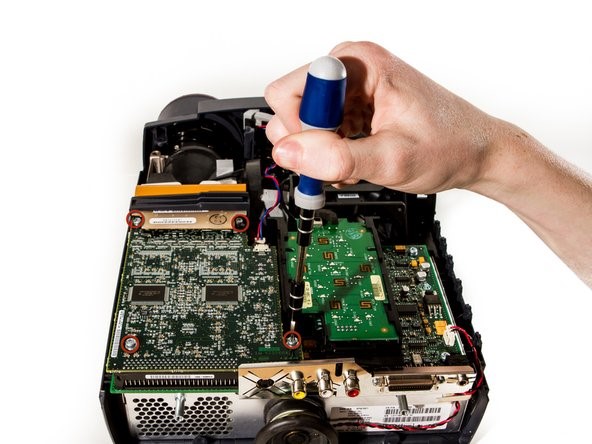

چهار پیچ T10 Torx 8.5 میلی متری را که برد DLP را در جای خود نگه می دارند بردارید.
مرحله 7

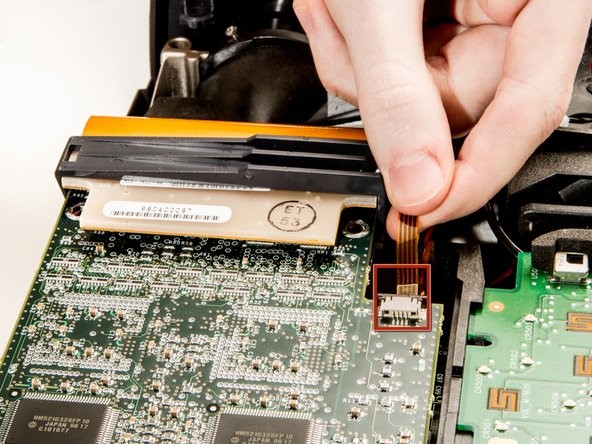

کابل نواری کوچکی که برد DLP را به مادربرد متصل می کند، جدا کنید.
مرحله 8

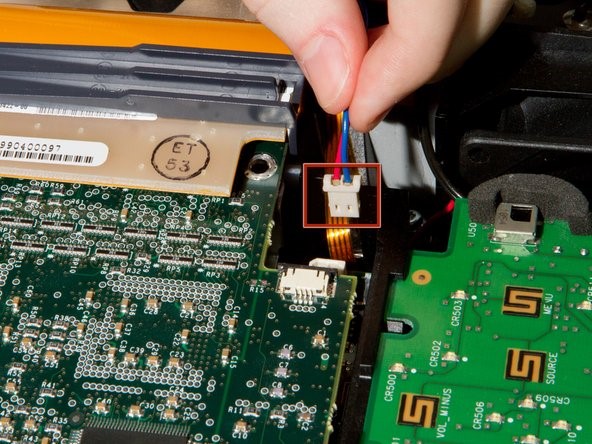

کابل فن ثانویه را بردارید
مرحله 9

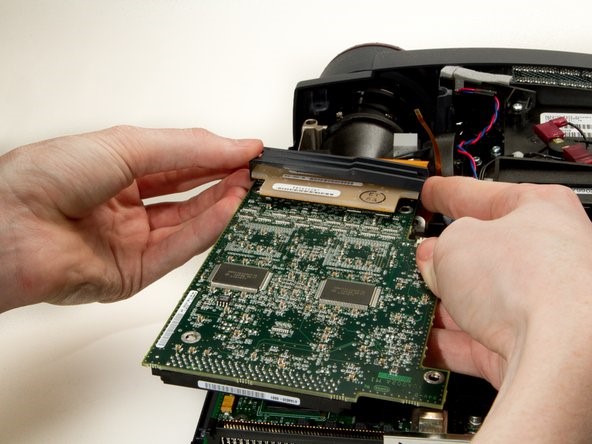

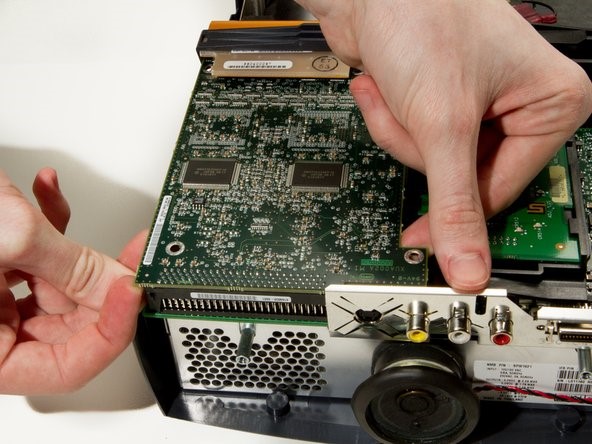

برد DLP را از محل اتصال آن به مادربرد توسط یک کانکتور 100 پین بزرگ جدا کنید.
در صورت لزوم در حالی که از چپ به راست تکان می‌دهید، به آرامی خم کنید.
کابل روبانی در طرف دیگر تخته در صورت کشیده شدن بیش از حد ممکن است بشکند.
مرحله 10

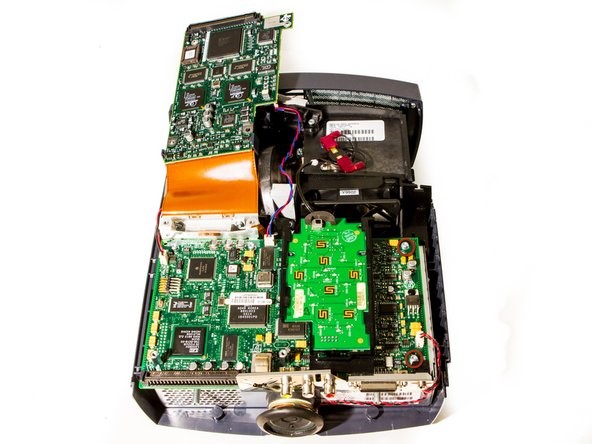

2 پیچ 8 میلی متری T10 Torx باقی مانده را که مادربرد را به منبع تغذیه محکم می کند، باز کنید.
مرحله 11

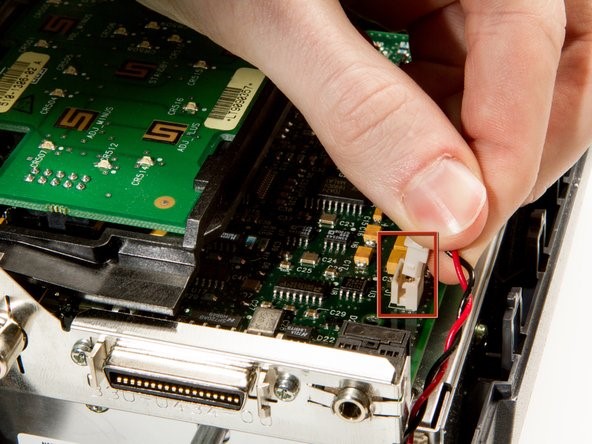

کابل برق بلندگو را بردارید.
مرحله 12

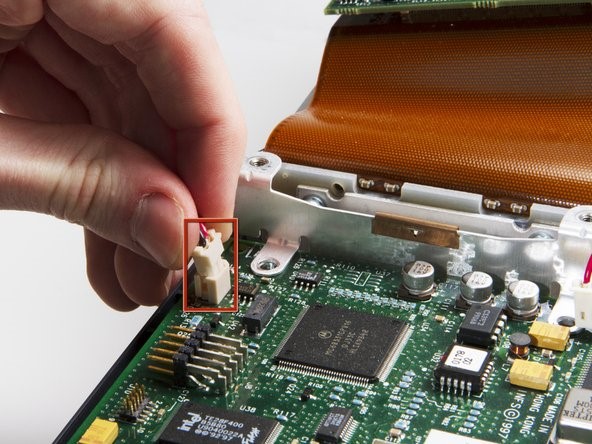

کابل برق DLP را بردارید.
مرحله 13

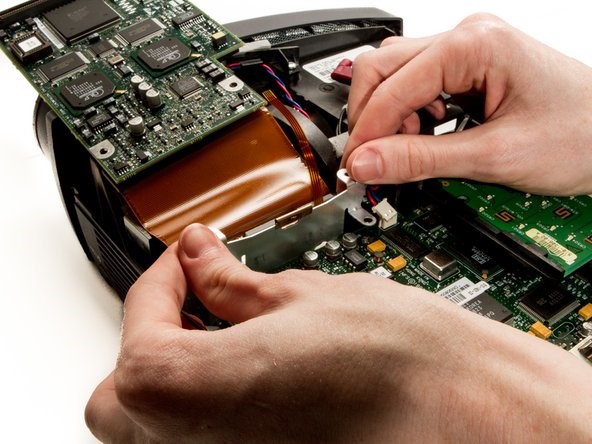

تکه تکیه گاه DLP را با تکان دادن به آرامی از پهلو به پهلو در حالی که یک کشش ثابت اعمال می کنید، بیرون بیاورید. خارج خواهد شد.
مرحله 14
گیره نگهدارنده پلاستیکی مشکی را که کانکتور کابل نواری بزرگ را تقویت می کند، آن را از لبه چپ جدا کنید.
کانکتور کابل نواری بزرگ را به آرامی از روی برد DLP جدا کنید و برد را بردارید.
استفاده از نیروی زیاد می تواند به کانکتور آسیب برساند.
مرحله 15 : خارج کردن منبع تغذیه

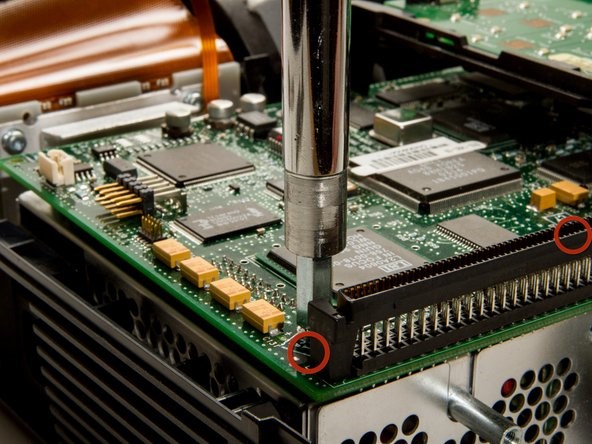

دو پیچ 1/4 اینچی را با استفاده از درایور مهره باز کنید.
پیچ دوم در پشت سمت راست کانکتور 100 پین قرار دارد.
به آرامی مادربرد را از کانکتور بالای منبع تغذیه بیرون بیاورید.
مرحله 16

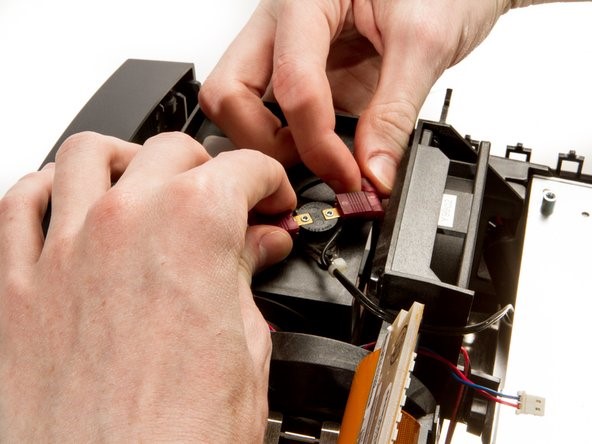

کابل های منبع تغذیه لامپ را از بالای محفظه لامپ با کشیدن آرام دو سیم در جهت مخالف جدا کنید.
مرحله 17

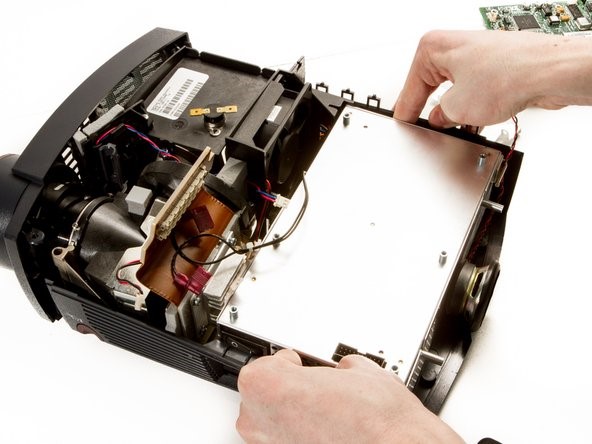

از انگشتان شست خود برای جدا کردن دو طرف پوسته خارجی از منبع تغذیه استفاده کنید تا بتوان آن را بیرون آورد.
مرحله 18 : خارج کردن منبع تغذیه
منبع تغذیه را بچرخانید تا محفظه فن اصلی به سمت راست باشد و گیره های نصب مادربرد در بالا باشد.

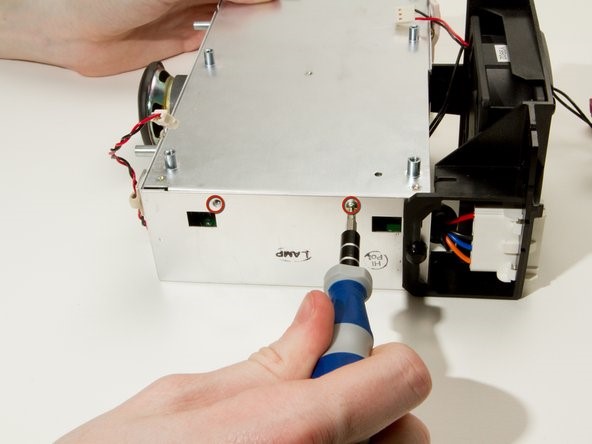

دو پیچ 7 میلی‌متری فیلیپس شماره 2 در کنار منبع تغذیه را باز کنید.
دو پیچ 7 میلی‌متری فیلیپس شماره 2 در طرف مقابل منبع تغذیه را باز کنید.
منبع تغذیه را بچرخانید تا فن به سمت شما باشد و پنجمین پیچ فیلیپس شماره 2 7 میلی‌متری را درست از زیر پد فوم بردارید.
مرحله 19

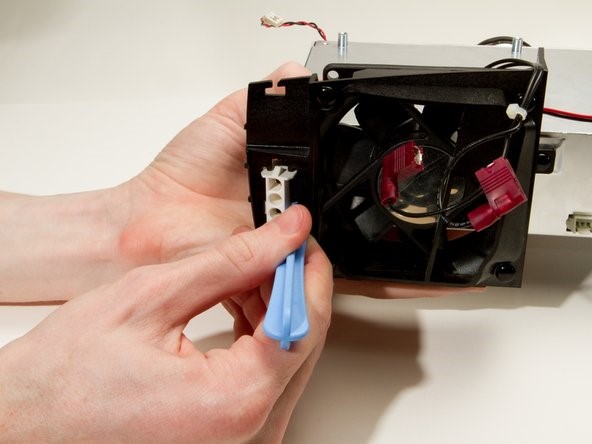

از یک ابزار کنجکاو پلاستیکی برای فشار دادن کانکتور مولکس سفید از داخل محفظه فن استفاده کنید.
مرحله 20
منبع تغذیه را برگردانید تا گیره های نصب مادربرد در پایین باشد.
منبع تغذیه را با احتیاط باز کنید و مراقب کابلی باشید که کشیده می شود و باید جدا شود.
اگر منبع تغذیه را با بلندگو پایین نگه دارید، ممکن است جدا کردن این کابل آسان تر باشد، بنابراین می توانید راحت تر به آن دسترسی پیدا کنید.
مرحله 21

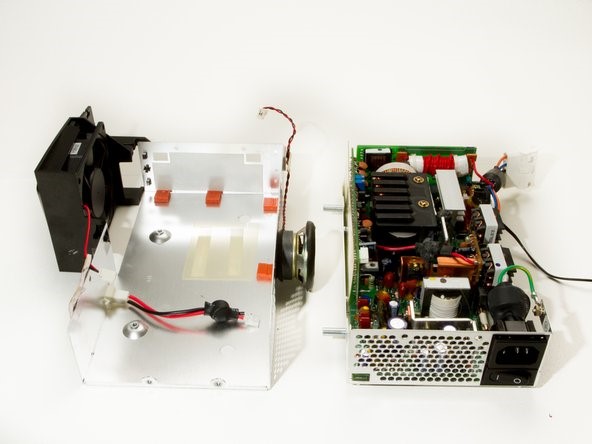

اکنون پایه منبع تغذیه باید آزاد باشد.
تعویض منبع تغذیه به اتمام رسید است.
